Warum brechen die Drahtseile von horizontalen Schwerkraftaufrollern HGTU häufig? Ursachenanalyse und praktische Checkliste

2026-07-08 0 Hinterlassen Sie mir eine Nachricht

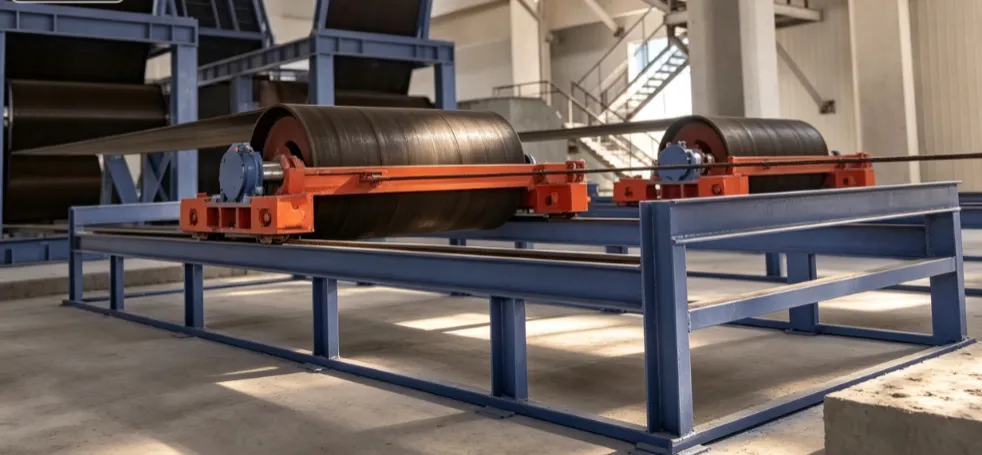

Horizontal Gravity Take-up (HGTU)

In Schwerlast-Schüttguttransportsystemen kommt es zu einem plötzlichen Drahtseilbruch an einemHorizontale Schwerkraftaufnahme (HGTU)ist äußerst gefährlich. Der unerwartete Abfall eines tonnenschweren Gegengewichts führt nicht nur zu teuren ungeplanten Ausfallzeiten, sondern birgt auch katastrophale Sicherheitsrisiken. Warum brechen diese Drahtseile so häufig? Nachfolgend finden Sie die 7 Hauptfehlerursachen und eine praktische Checkliste zur Fehlerbehebung vor Ort.

A.7 Hauptursachen für Drahtseilversagen bei horizontaler Schwerkraftaufnahme (HGTU)

1. Biegeermüdungsversagen

Das Drahtseil derHorizontale Schwerkraftaufnahme (HGTU)ist beim wiederholten Überfahren der Seilscheiben im Betrieb komplexen Wechselbeanspruchungen ausgesetzt.

Hinweis: Interne Kerndrähte verschleißen normalerweise schneller als äußere Litzen. Diese Verschlechterung findet tief im Inneren der Struktur statt und ist daher bei grundlegenden Oberflächeninspektionen weitgehend verborgen.

2. Suboptimales Verhältnis von Scheiben-zu-Seil-Durchmesser (D/d-Verhältnis)

Globale technische Standards (wie CEMA) legen fest, dass das Verhältnis des Scheibenteilungsdurchmessers zum Nenndurchmesser des Seils (D/d) mindestens 20:1 bis 40:1 betragen muss. Unterdimensionierte Seilscheiben zwingen das Drahtseil in einen übermäßig engen Radius, was die Biegeermüdung exponentiell beschleunigt.

3. Unzureichender Sicherheitsfaktor und Spannungsanomalien

Der Zugsicherheitsfaktor für Aufnahmedrahtseile an Förderbändern für den Schüttguttransport sollte niemals niedriger als 5,5 sein. Umgekehrt führt eine unzureichende Spannung dazu, dass der Riemen beim Starten oder Herunterfahren locker wird, was zu massiven dynamischen Stoßbelastungen führt, die zum Bruch des Seils führen.

4.Mechanische Abnutzung und innerer Abrieb

Kontinuierliche harte Reibung zwischen dem Drahtseil desHorizontale Schwerkraftaufnahme (HGTU)und verschlissene Scheibenrillen oder falsch ausgerichtete Umlenkrollen reduzieren die Metallquerschnittsfläche stetig und beeinträchtigen die Gesamttragfähigkeit.

5. Korrosion in rauen Umgebungen

In feuchten, Tagebau- oder chemisch aggressiven Bergbauumgebungen verursachen Feuchtigkeit und korrosive Elemente Lochfraß auf der Metalloberfläche. Dadurch wird nicht nur die tragende Fläche verkleinert, sondern es entstehen auch starke Spannungskonzentrationspunkte, die die Entstehung von Ermüdungsrissen beschleunigen.

6.Unzureichende Schmierung

Ohne die regelmäßige Anwendung von hochwirksamen Drahtseilschmiermitteln erfahren die inneren Stahldrähte unter Belastung starke Trockenreibung, was zu starker örtlicher Hitze, Mikroverschweißungen und einer schnellen Seilschädigung führt.

7. Schwere und häufige Stoßbelastungen

Abruptes Anfahren des Förderers, Notbremsungen oder plötzliche Materialstaus in Rutschen führen zu augenblicklichen Spitzenspannungen. Diese vorübergehenden Stoßbelastungen können sich leicht über die tatsächliche Bruchfestigkeit hinaus vervielfachenHorizontale Schwerkraftaufnahme (HGTU)Drahtseil.

B. Vor-Ort-Checkliste des Wartungstechnikers

Inspektionsgegenstand	Industriestandard und technische Spezifikation	Bedeutung und Zweck
Umfassende regelmäßige Inspektion	Kombinierte visuelle und taktile Inspektion	Konzentrieren Sie sich auf gebrochene Drähte, Lochfraß und lokale Verformungen, um einen plötzlichen Seilbruch zu verhindern
Messung des Außendurchmesserverlusts	10 % Tatsächlicher Durchmesserverlust durch Verschleiß < 10 %	Gemäß ISO 4309 muss das Seil sofort ausgetauscht werden, wenn die Durchmesserreduzierung ≥ 10 % beträgt
Überprüfung des Scheibendurchmessers	D/d-Verhältnis ≥ 20:1 (30:1 empfohlen)	Durch eine Vergrößerung des Scheibendurchmessers kann die Lebensdauer des Drahtseils deutlich verlängert werden
Validierung des Sicherheitsfaktors	Sicherheitsfaktor ≥ 5,5	Stellt sicher, dass die geprüfte Stärke des Drahtseils den normalen Betriebs- sowie Start- und Abschaltbedingungen genügt
Implementierung der Standardschmierung	Hochwirksames Spezialfett für Drahtseile	Minimiert die innere Reibung und dichtet Feuchtigkeit ab. Die Schmierung ist eine zentrale Wartungsaufgabe
Inspektion von Seilscheiben und Führungsrutsche	Auf Rillenverschleiß und Fehlausrichtung prüfen	Eine Rillenverformung (z. B. Abnutzung in V-Form) klemmt das Drahtseil ein, was zu einem beschleunigten exzentrischen Verschleiß führt
Überwachung des Aufnahmewagens	Stellen Sie sicher, dass die Fahrschiene völlig frei von mechanischen Blockaden ist	Durch mechanische Blockierung wird das Drahtseil direkt dazu gezwungen, ein Vielfaches seiner Auslegungslast zu tragen
Erstellung von Betriebsprotokollen	Notieren Sie die Installationsdaten, den Fortschritt der Anzahl gebrochener Drähte und die Austauschintervalle	Befähigt das technische Team, zyklische Muster zu erkennen und vorausschauende Wartung umzusetzen

C. Schlussfolgerung und Expertenempfehlungen

1. Häufiges Versagen des DrahtseilsHorizontale Schwerkraftaufnahme (HGTU)Bei Systemen handelt es sich selten um einen zufälligen Unfall – sie sind in der Regel das kombinierte Ergebnis einer falschen Anfangsauswahl (z. B. unterdimensionierte Seilscheiben und ein unzureichender Sicherheitsfaktor) und mangelnder ordnungsgemäßer routinemäßiger Wartung.
2. Als professioneller Hersteller, der sich stark auf Hochleistungsförderer und Kernkomponenten für den Bergbau spezialisiert hat, widmet sich Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. der Optimierung von Aufnahmesystemen für globale Bergbaukunden. Wir bieten:

· Spannungsüberprüfung und Ermüdungsbewertung des Aufnahmesystems

· Hochkompatible Auswahl und Abstimmung von

Drahtseile und Rollenkomponenten

·Technische Beratung zum gesamten Lebenszyklus von Spannungen

Gerätemontage

Wenn bei Ihrem Förderband Probleme mit Drahtseilbrüchen auftreten, wenden Sie sich bitte anRui Le'erInternationales technisches Serviceteam für eine kostenlose technische Bewertung und maßgeschneiderte Lösungen.
